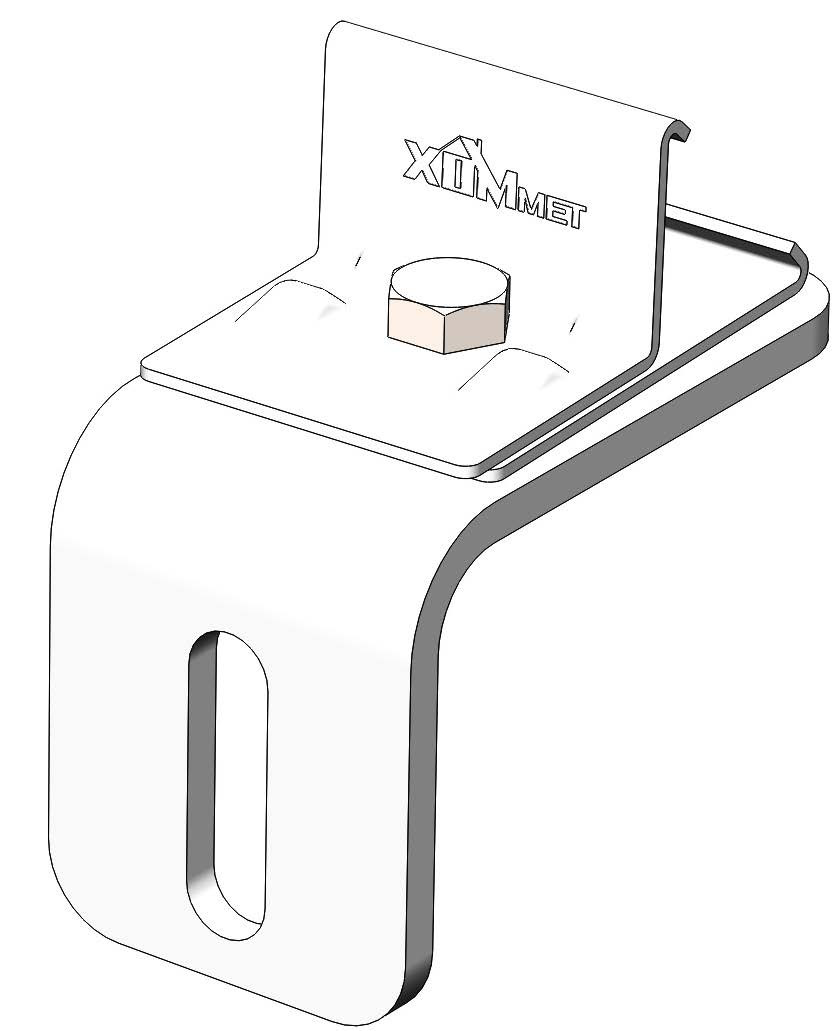

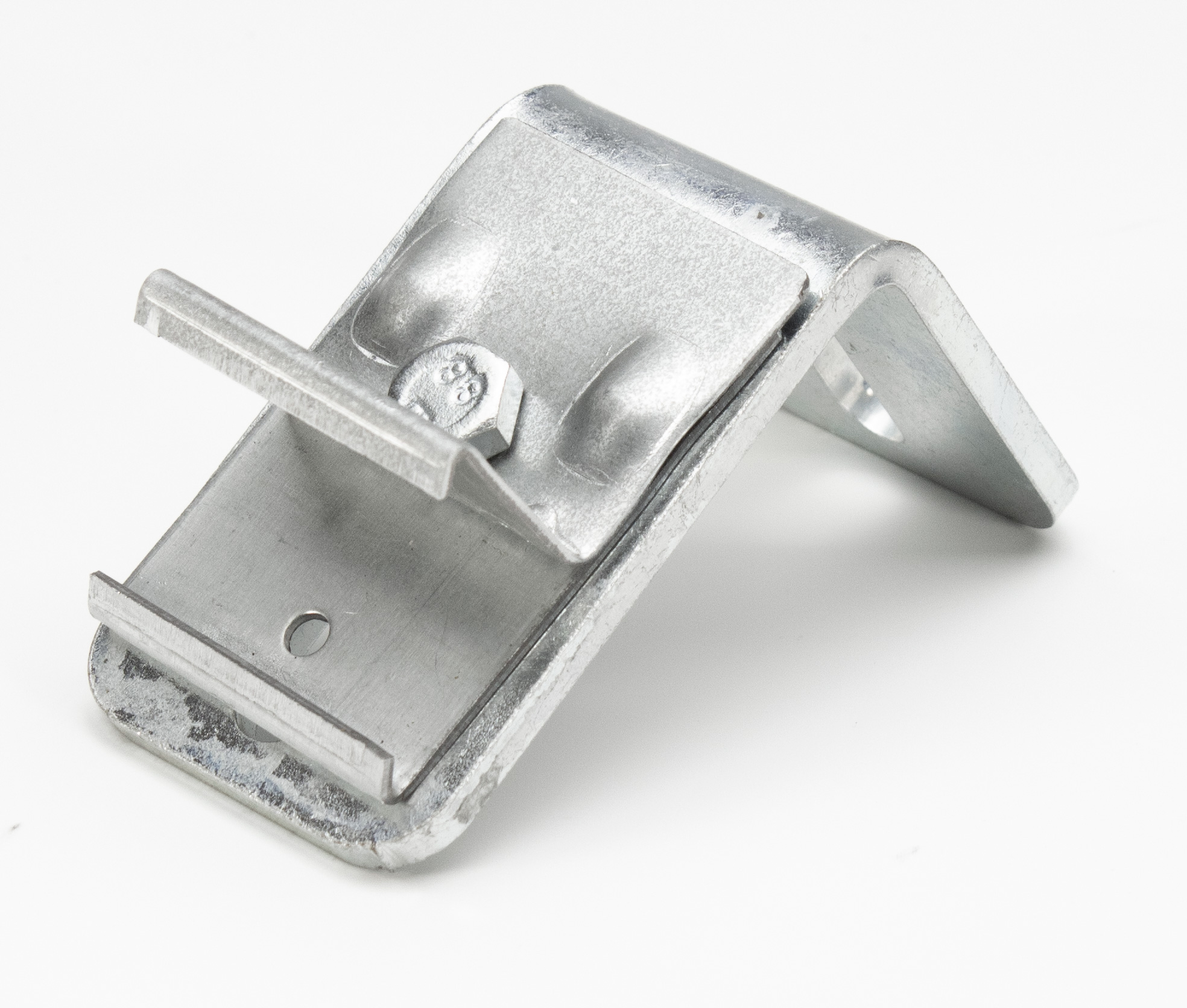

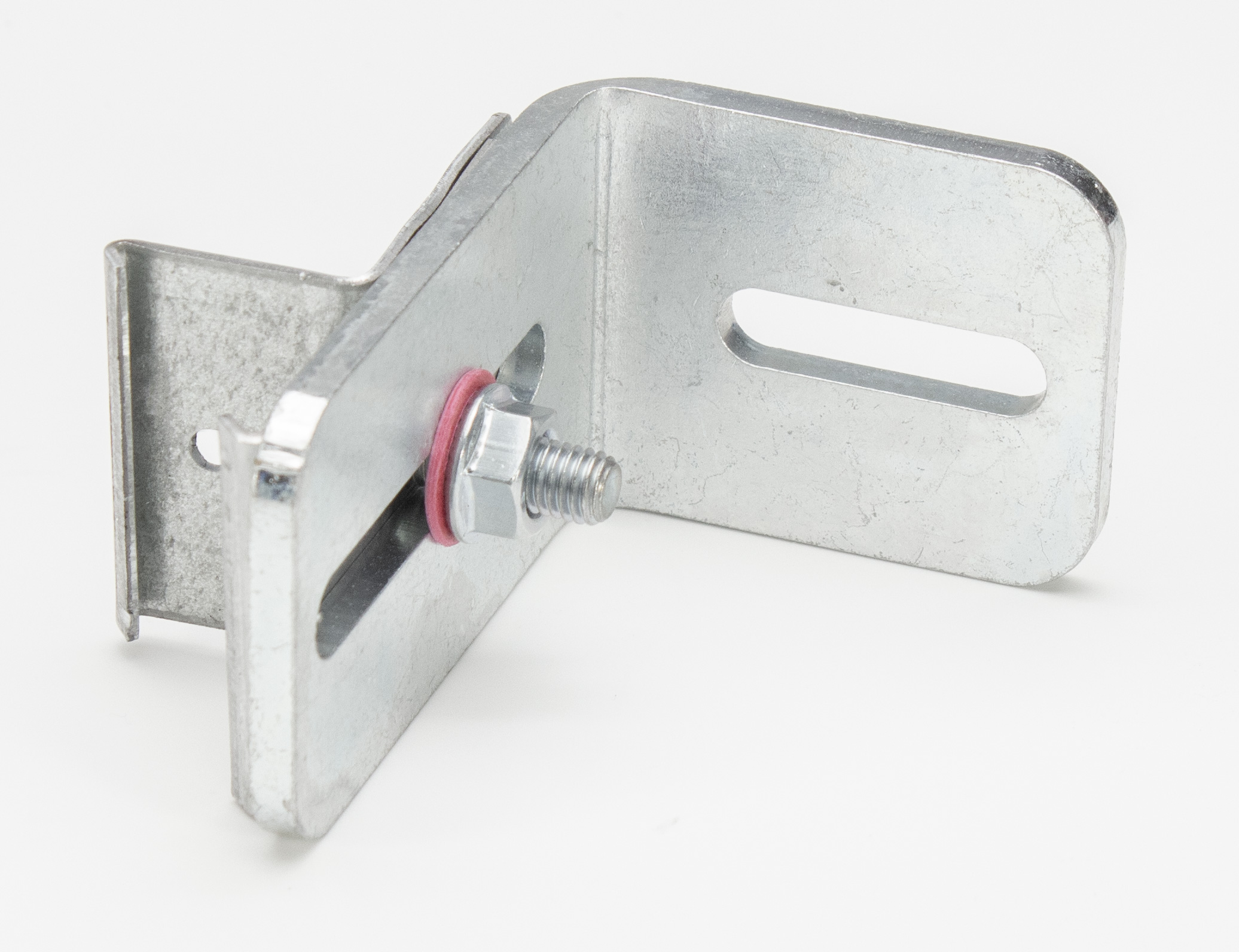

Одинарное крепление ХМ9030002 — базовый элемент монтажной системы ХОМмет для привязки монтажного профиля к стене, полу и потолку. Изготовлено из оцинкованной стали, рассчитано под профиль сечением 33×33 мм и крепится к основанию дюбелем с винтом из комплекта. Крепление выдерживает до 100 кг при фиксации зацепа саморезом и совместимо с каркасами TECEprofil 9030002, что делает его взаимозаменяемым в обеих системах. Это простой и универсальный узел, с которого начинается сборка каркаса фальшстен, перегородок и рам инсталляций при сухом монтаже.
Технические характеристики
Где применяется одинарное крепление ХОМмет
- Привязка монтажного профиля к боковым стенам, полу и потолку при сборке каркаса.
- Крепление каркаса фальшстен и перегородок к базовому материалу.
- Фиксация опорного профиля инсталляции к основанию — расстояние от рамы до крепления не более 100 мм.
- Монтаж силового контура и рёбер жёсткости: крепление профиля к опорной стене.
- Облицовка ванных комнат, душевых и санузлов — благодаря коррозионной стойкости оцинкованной стали.
- Сборка узлов на основаниях из бетона, кирпича, газобетона и дерева.
Преимущества одинарного крепления ХОМмет
- Базовая привязка каркаса. Крепит профиль к стене, полу и потолку — это опорный узел, с которого начинается сборка всей конструкции.
- Нагрузка до 100 кг. При жёсткой фиксации зацепа саморезом 4,2×16 несущая способность узла повышается до 100 кг (45–50 кг без самореза).
- Сухой монтаж. Крепление профиля к основанию без сварки и «мокрых» процессов — быстро, чисто и без специального оборудования.
- Комплектная поставка. Дюбель и винт уже входят в комплект — крепление готово к установке на основание сразу из упаковки.
- Простота и универсальность. Один компактный элемент закрывает большинство узлов привязки профиля к базовому материалу.
- Коррозионная стойкость. Оцинкованная сталь сохраняет несущие свойства во влажных помещениях — ванных, душевых, санузлах.
- Совместимость с TECEprofil. Подходит к каркасам 33×33 мм (TECEprofil 9030002), поэтому ХОМмет применяется как полный аналог TECE.
- Один инструмент. Затяжка болта соединения пластин выполняется рожковым ключом на 13.
Как одинарное крепление работает в системе ХОМмет

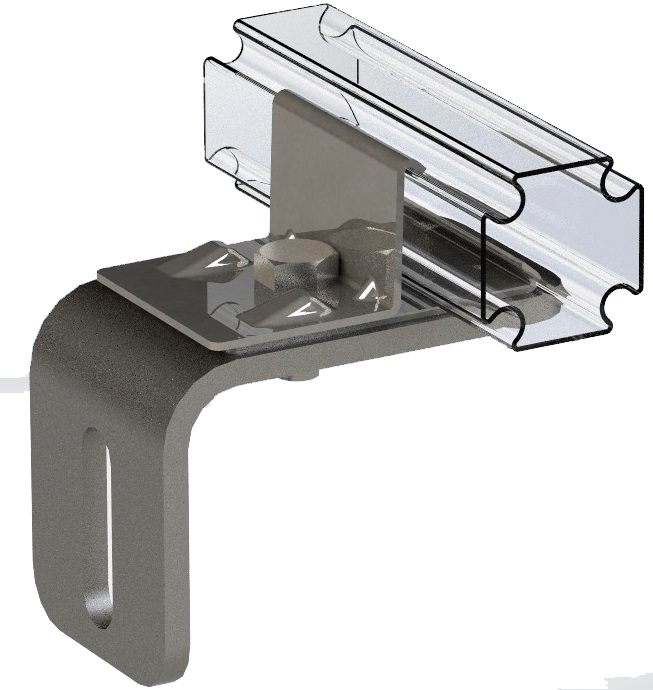

Одинарное крепление ХМ9030002 — элемент группы креплений к базовому материалу в системе сухого монтажа ХОМмет. Сначала крепление фиксируется к основанию — стене, полу или потолку — дюбелем с винтом из комплекта. Затем в него устанавливается монтажный профиль 33×33 мм, и болт соединения пластин затягивается рожковым ключом на 13. Так каркас получает надёжную привязку к несущему основанию.
В каркасе крепление работает в связке с монтажным профилем ХОМмет, угловыми соединениями и пластинами. При монтаже инсталляций опорный профиль крепится к базовому материалу одинарными креплениями с обеих сторон рамы, а в силовом контуре профиль фиксируется к опорной стене двумя одинарными креплениями. Если нужна повышенная жёсткость зацепа, его дополнительно фиксируют саморезом 4,2×16, поднимая несущую способность узла до 100 кг. Консольный тип крепления для этого элемента не предусмотрен — для консольных узлов применяется угловое соединение.
Полный ассортимент совместимых элементов — в каталоге Основные элементы ХОМмет.
Совет по монтажу. Соблюдайте шаг креплений: между точками крепления горизонтального профиля к полу или потолку — не более 1,2 м, а от крепления до края конструкции — не более 0,2 м. При монтаже опорного профиля инсталляции держите расстояние от рамы до крепления не более 100 мм. Для нагруженных узлов дополнительно фиксируйте зацеп саморезом 4,2×16 — это поднимает несущую способность до 100 кг.
Частые вопросы
Какую нагрузку выдерживает одинарное крепление ХМ9030002?
Без самореза узел рассчитан на 45–50 кг. При жёсткой фиксации зацепа саморезом 4,2×16 несущая способность повышается до 100 кг. Итоговая нагрузка зависит от типа основания и схемы каркаса.
Входит ли крепёж в комплект?

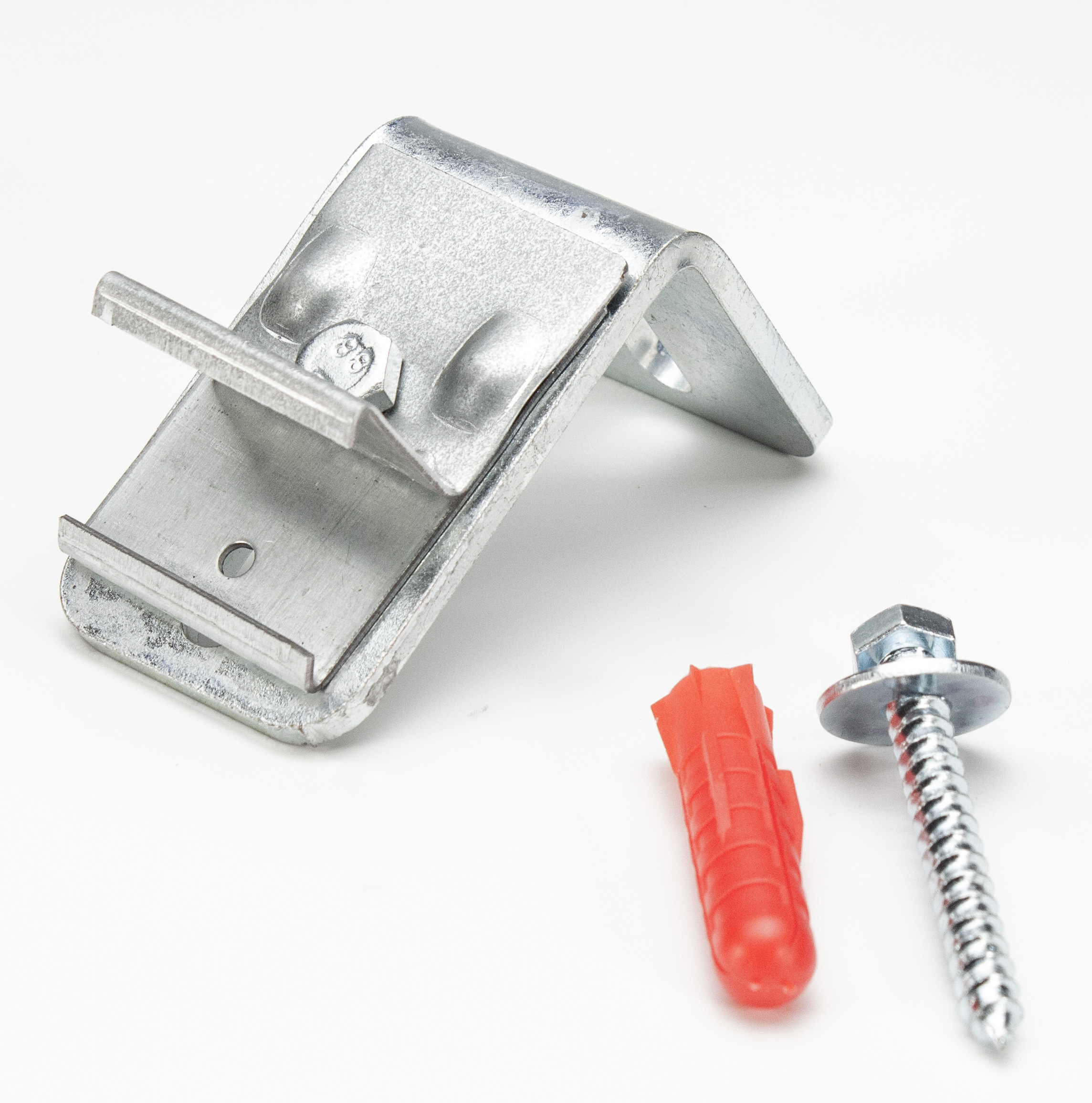

Да. В комплект крепления входят дюбель и винт для фиксации к основанию. Саморез 4,2×16 для повышения нагрузки применяется опционально.
К каким основаниям можно крепить профиль?
Крепление подходит для монолитного бетона, кирпича, газобетонных блоков и дерева. Тип дюбеля подбирается под конкретный базовый материал.
Совместимо ли крепление с профилем TECEprofil?
Да. Крепление рассчитано на профиль 33×33 мм и совместимо с TECEprofil 9030002. Система ХОМмет — полный аналог TECE с взаимозаменяемым интерфейсом.
Каким инструментом выполняется монтаж?
Болт соединения пластин затягивается рожковым ключом на 13. Дополнительная фиксация зацепа выполняется саморезом 4,2×16 при необходимости.
Несущие решения и допустимые нагрузки зависят от конкретного проекта, типа основания и корректности крепления. Для ответственных и нагруженных конструкций рекомендуем согласовать решение с проектировщиком или техническим специалистом xprofil.ru.
|
Серия
|
Xprofil |
|
Материал
|
оцинкованная сталь |
|
Длина, мм
|
85 |
|
Ширина, мм
|
60 |
|
Высота, мм
|
60 |
|
Вес, кг
|
0.3 |
|
Запасные части
|
3713055740921 |
|
Крепление термоголовки
|
1 |
|
Температура дымовых газов, °С
|
3 |
|
КПД при работе от АКБ, мин., %
|
2 |
|
Габариты (ВхШхГ), см
|
6x6x9 |
