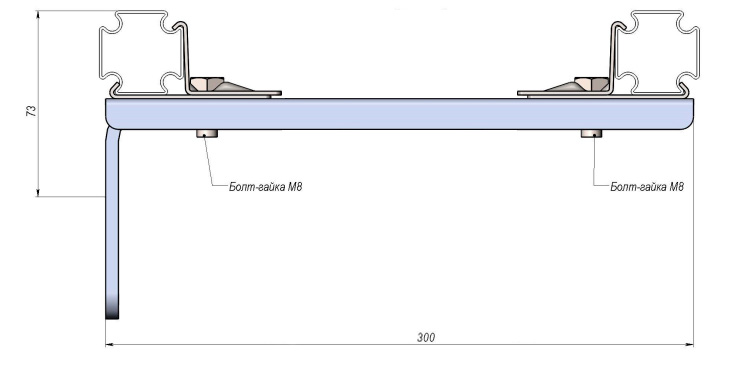

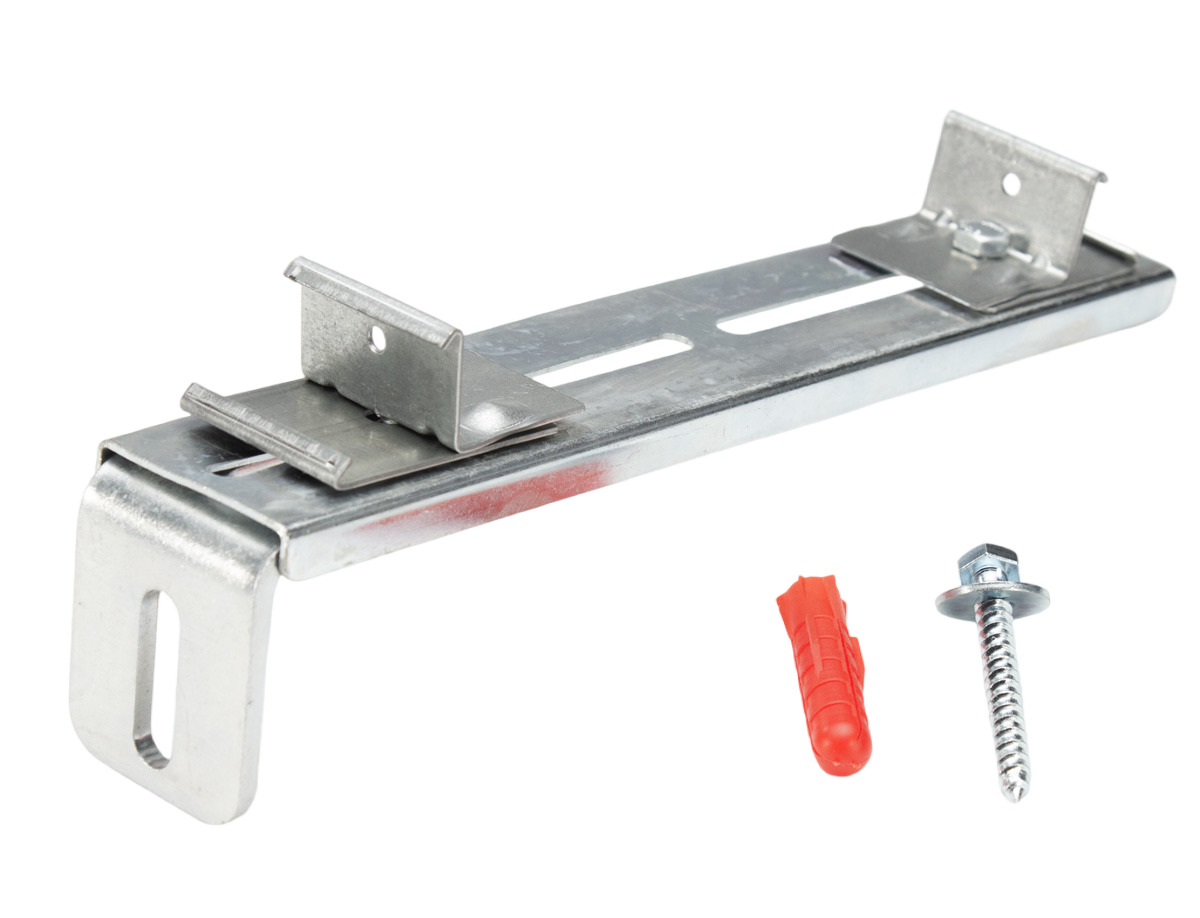

Двойное удлинённое крепление ХОМмет ХМ9030013 — силовой элемент монтажной системы сухого монтажа ХОМмет для фиксации двух профилей с увеличенным выносом от стены. Изготовлено из оцинкованной стали, рассчитано под профиль сечением 33×33×1 мм и обеспечивает большой вынос каркаса — от 220 до 300 мм. Такое крепление с выносом применяется в выносных каркасах и инсталляциях, где между обшивкой и опорной стеной нужно оставить место для прокладки коммуникаций. Элемент совместим с каркасами TECEprofil 9030013, что делает его взаимозаменяемым в обеих системах, и предназначен прежде всего для нагруженных конструкций с выносом.
Технические характеристики
Где применяется двойное удлинённое крепление ХОМмет
- Выносные каркасы фальшстен и перегородок с большим отступом от опорной стены.
- Монтаж инсталляций, где рама выносится от стены на 220–300 мм.
- Узлы, в которых за каркасом нужно проложить инженерные коммуникации — трубы, кабели, воздуховоды.
- Нагруженные конструкции с выносом, требующие двойной привязки профилей к основанию.
- Поддержка двух профилей одним креплением при увеличенной глубине каркаса.
- Монтаж на основаниях из бетона, кирпича, газобетона и дерева при сухом монтаже.
Преимущества двойного удлинённого крепления ХОМмет
- Большой вынос от стены. Крепление обеспечивает увеличенный вынос каркаса 220–300 мм — больше, чем у стандартного двойного крепления, что расширяет глубину фальшстены.
- Место для коммуникаций. За вынесенным каркасом остаётся пространство для скрытой прокладки труб, кабелей и воздуховодов.
- Фиксация двух профилей. Один элемент одновременно держит два профиля с выносом — меньше деталей в глубоком нагруженном узле.
- Двойная привязка к основанию. Узел жёстко связан с опорной стеной, что повышает устойчивость каркаса при большом выносе.
- Для нагруженных конструкций с выносом. Рассчитано на инсталляции и силовые узлы, где требуется и глубина, и несущая способность.
- Сухой монтаж. Крепление к основанию без сварки и «мокрых» процессов — быстро, чисто и без лишнего оборудования.
- Коррозионная стойкость. Оцинкованная сталь сохраняет несущие свойства во влажных помещениях — ванных, душевых, санузлах.
- Совместимость с TECEprofil. Подходит к каркасам 33×33 мм (TECEprofil 9030013), поэтому ХОМмет применяется как полный аналог TECE.
Как двойное удлинённое крепление работает в системе ХОМмет
Двойное удлинённое крепление ХМ9030013 — элемент группы креплений к базовому материалу в системе сухого монтажа ХОМмет. В опорной стене сверлом Ø12 мм просверливается отверстие глубиной не менее 65 мм, в него устанавливаются крепление и анкер, после чего узел затягивается рожковым ключом на 13 или насадкой под ключ-трещотку. За счёт удлинённой конструкции крепление выносит профили от стены на 220–300 мм, удерживая сразу два профиля каркаса.
В каркасе крепление работает в связке с монтажным профилем ХОМмет 33×33 мм, угловыми соединениями и рёбрами жёсткости. Благодаря большому выносу между обшивкой и опорной стеной образуется глубокая полость, в которой удобно проложить инженерные коммуникации. При монтаже инсталляций удлинённое крепление формирует силовой контур с выносом: профиль крепится к опорной стене, поддерживая раму на нужном удалении и распределяя нагрузку. В отличие от стандартного двойного крепления, удлинённый вариант рассчитан на большую глубину каркаса. Для шумо- и виброизоляции перед установкой к месту соединения приклеивают звукоизоляционную подкладку ХМ9021019.
Полный ассортимент совместимых элементов — в каталоге Основные элементы ХОМмет.
Совет по монтажу. Сверлите отверстие строго Ø12 мм на глубину не менее 65 мм — при большом выносе надёжная посадка анкера особенно важна для устойчивости узла. Соблюдайте шаг креплений: между креплениями горизонтального профиля к опорной стене — не более 1,2 м, а от крепления до края конструкции — не более 0,2 м. Заранее предусмотрите трассы коммуникаций в полости за вынесенным каркасом. Для шумо- и виброизоляции перед установкой приклейте звукоизоляционную подкладку ХМ9021019.
Частые вопросы
Чем удлинённое крепление ХМ9030013 отличается от обычного двойного?
Удлинённый вариант обеспечивает значительно больший вынос профилей от стены — от 220 до 300 мм. Это нужно для выносных каркасов и инсталляций, где между обшивкой и опорной стеной требуется глубокая полость, например для прокладки коммуникаций.
Какой вынос от стены обеспечивает крепление?
Крепление рассчитано на вынос каркаса от 220 до 300 мм, что позволяет формировать глубокие выносные конструкции и оставлять место за каркасом под инженерные коммуникации.
Какое отверстие нужно под установку?
Под анкер сверлится отверстие диаметром Ø12 мм на глубину не менее 65 мм. Затяжка выполняется рожковым ключом на 13 или насадкой под ключ-трещотку.
Можно ли проложить коммуникации за выносным каркасом?
Да. Большой вынос (220–300 мм) формирует за каркасом полость, в которой удобно скрыто проложить трубы, кабели и воздуховоды. Трассы коммуникаций рекомендуется предусмотреть заранее, на этапе сборки каркаса.
Совместимо ли крепление с профилем TECEprofil?
Да. Крепление рассчитано на профиль 33×33 мм и совместимо с TECEprofil 9030013. Система ХОМмет — полный аналог TECE с взаимозаменяемым интерфейсом.
Несущие решения и допустимые нагрузки при большом выносе зависят от конкретного проекта, типа основания и корректности крепления. Для ответственных и нагруженных выносных конструкций рекомендуем согласовать решение с проектировщиком или техническим специалистом xprofil.ru.
|
Серия
|
Xprofil |
|
Материал
|
оцинкованная сталь |
|
Длина, мм
|
300 |
|
Ширина, мм
|
55 |
|
Высота, мм
|
100 |
|
Вес, кг
|
0.6 |
|
Запасные части
|
3713055740921 |
|
Габариты (ВхШхГ), см
|
10x6x30 |
