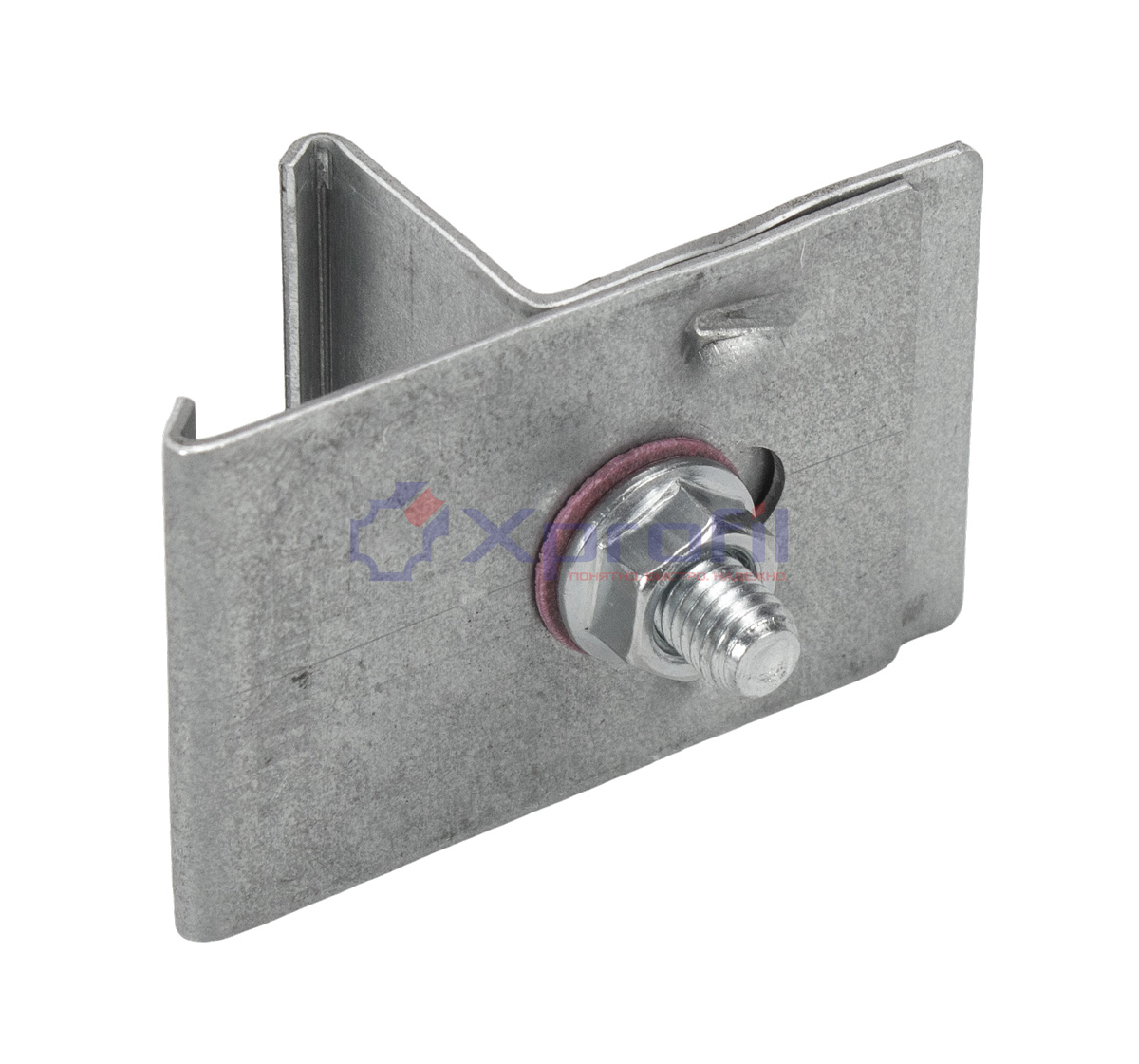

Установочный элемент ХОМмет ХМ9010003 — узел монтажной системы сухого монтажа для крепления вспомогательных элементов и фиксации профиля в нужной позиции. Изготовлен из оцинкованной стали, рассчитан под профиль сечением 33×33 мм и устанавливается на профиль зацепом с затяжкой болта соединения пластин. Узел выдерживает 45–50 кг без самореза и до 100 кг при жёсткой фиксации зацепа саморезом 4,2×16. Установочный элемент совместим с каркасами TECEprofil 9010003, поэтому в системе ХОМмет применяется как полный аналог TECE при сборке навесных систем, фальшстен и рам инсталляций.
Технические характеристики
Где применяется установочный элемент ХОМмет
- Крепление вспомогательных элементов к монтажному профилю каркаса.
- Фиксация профиля в заданной позиции при сборке фальшстен и перегородок.
- Сборка навесных систем — жёсткая фиксация зацепа к профилю саморезом для повышенной нагрузки.
- Монтаж дополнительного оборудования и узлов в каркасе монтажной системы.
- Облицовка ванных комнат, душевых и санузлов — благодаря коррозионной стойкости оцинкованной стали.
- Сухой монтаж каркасов на основаниях из бетона, кирпича, газобетона и дерева.
Преимущества установочного элемента ХОМмет
- Точная фиксация профиля. Удерживает профиль в нужной позиции и крепит к нему вспомогательные элементы каркаса.
- Нагрузка до 100 кг. При жёсткой фиксации зацепа саморезом 4,2×16 несущая способность узла повышается с 45–50 кг до 100 кг.
- Готовность к навесным системам. Отверстие в верхней пластине под саморез обеспечивает жёсткую фиксацию зацепа для навесного оборудования.
- Сухой монтаж. Установка без сварки и «мокрых» процессов — быстро, чисто и без специального оборудования.
- Простота и универсальность. Один компактный элемент закрывает большинство узлов установки вспомогательных деталей на профиль.
- Коррозионная стойкость. Оцинкованная сталь сохраняет несущие свойства во влажных помещениях — ванных, душевых, санузлах.
- Совместимость с TECEprofil. Подходит к каркасам 33×33 мм (TECEprofil 9010003), поэтому ХОМмет применяется как полный аналог TECE.
- Один инструмент. Затяжка болта соединения пластин выполняется ключом на 13.
Как установочный элемент работает в системе ХОМмет

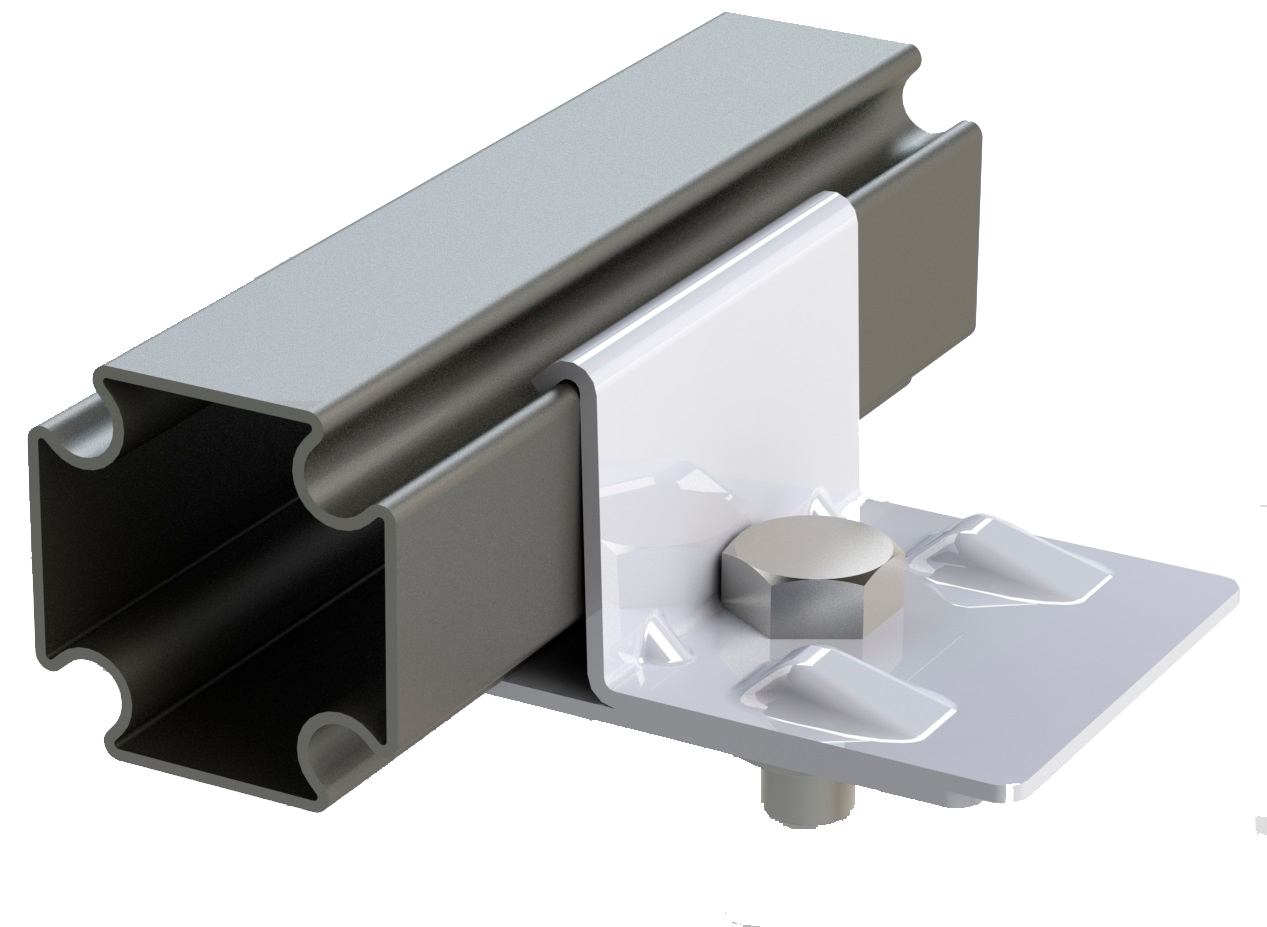

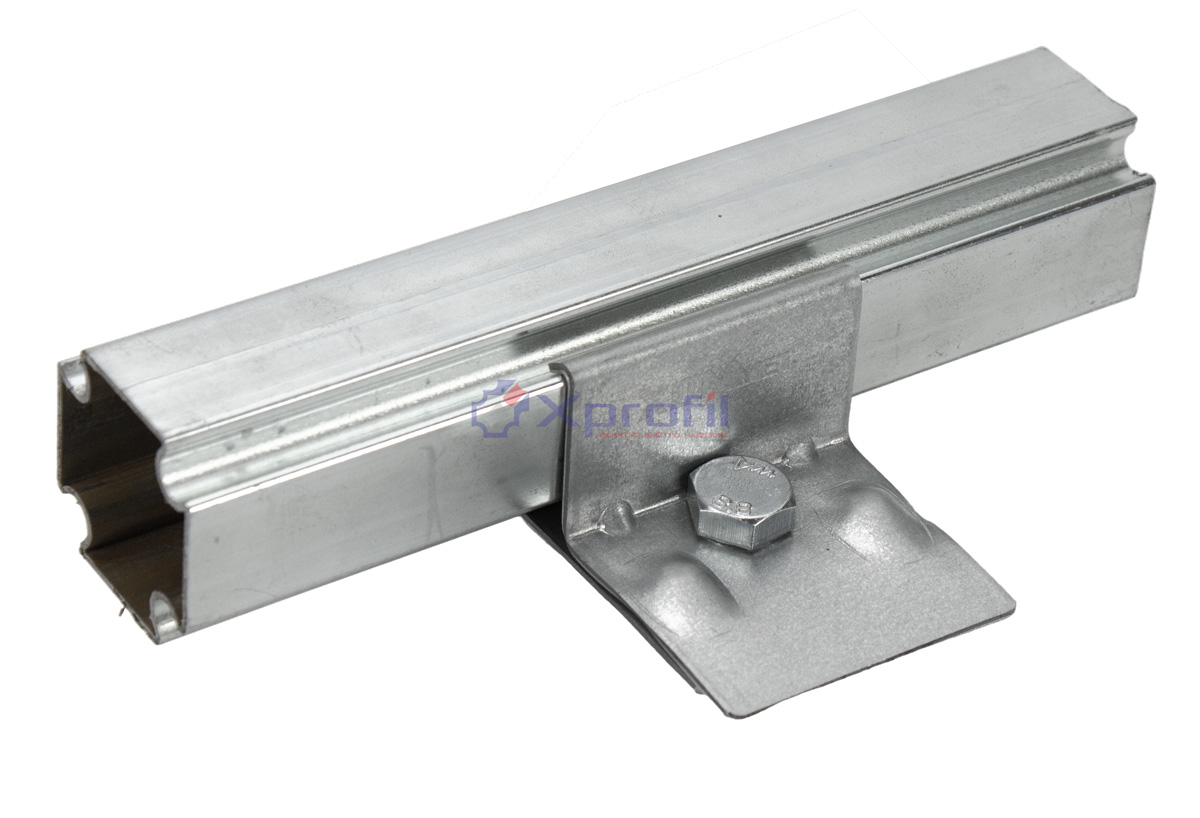

Установочный элемент ХМ9010003 относится к группе соединений и установочных элементов системы сухого монтажа ХОМмет. Элемент устанавливается на монтажный профиль 33×33 мм, после чего болт соединения пластин затягивается ключом на 13. Так профиль фиксируется в заданном положении, а к нему надёжно крепятся вспомогательные элементы каркаса — без сварки и «мокрых» процессов.

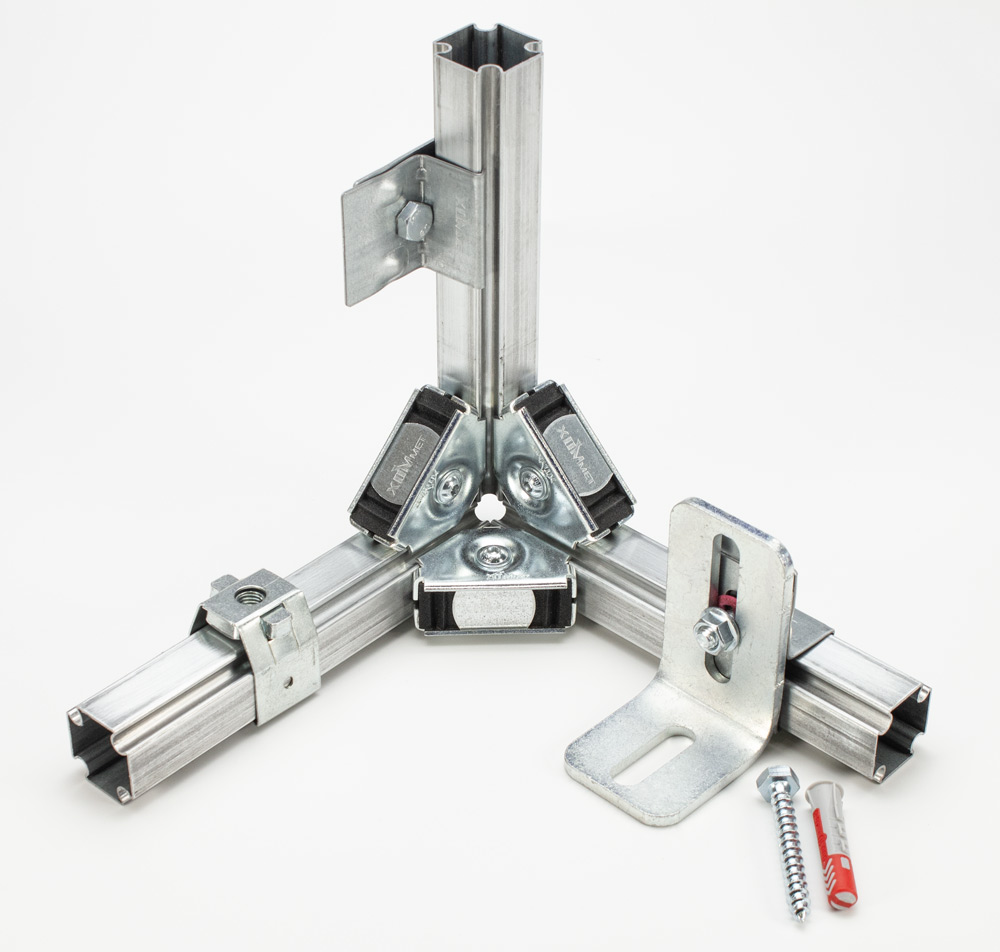

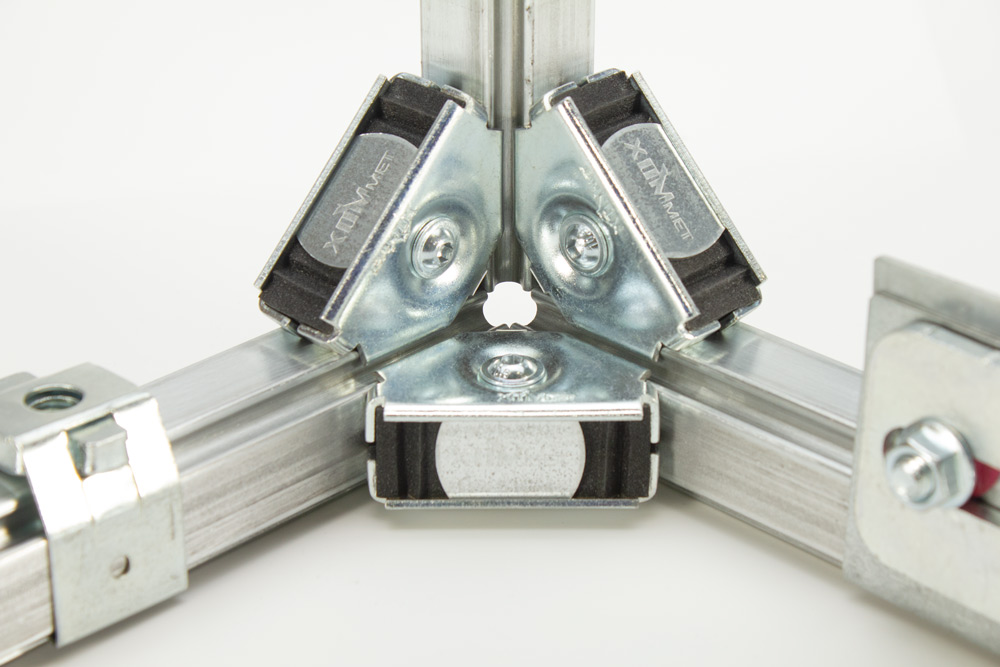

В каркасе установочный элемент работает в связке с монтажным профилем ХОМмет, угловыми соединениями и креплениями к базовому материалу. Если требуется повышенная несущая способность — например, для навесных систем — зацеп дополнительно фиксируют саморезом 4,2×16 через отверстие в верхней пластине: это поднимает нагрузку узла с 45–50 кг до 100 кг. Консольный тип крепления для этого элемента не предусмотрен — для консольных узлов применяется угловое соединение ХОМмет.
Полный ассортимент совместимых элементов — в каталоге Основные элементы ХОМмет.
Совет по монтажу. Для навесных и нагруженных узлов сразу планируйте фиксацию зацепа саморезом 4,2×16 через отверстие в верхней пластине — это поднимает несущую способность с 45–50 кг до 100 кг. Перед окончательной затяжкой ключом на 13 проверьте, что профиль выставлен в проектное положение: установочный элемент жёстко зафиксирует его в этой позиции. Помните, что консольное крепление этим элементом невозможно — для консолей используйте угловое соединение.
Частые вопросы
Какую нагрузку выдерживает установочный элемент ХМ9010003?
Без самореза узел рассчитан на 45–50 кг. При жёсткой фиксации зацепа саморезом 4,2×16 несущая способность повышается до 100 кг. Итоговая нагрузка зависит от типа узла и схемы каркаса.
Зачем нужен саморез 4,2×16?
Саморез вкручивается через отверстие в верхней пластине и жёстко фиксирует зацеп на профиле. Это усиливает узел и повышает его несущую способность до 100 кг — в первую очередь для навесных систем. Без самореза узел работает на нагрузку 45–50 кг.
Можно ли сделать консольное крепление этим элементом?
Нет. Консольный тип крепления установочным элементом не предусмотрен. Для консольных узлов применяется угловое соединение ХОМмет ХМ9010002.
Совместим ли элемент с профилем TECEprofil?
Да. Установочный элемент рассчитан на профиль 33×33 мм и совместим с TECEprofil 9010003. Система ХОМмет — полный аналог TECE с взаимозаменяемым интерфейсом.
Каким инструментом выполняется монтаж?
Болт соединения пластин затягивается ключом на 13. Дополнительная фиксация зацепа выполняется саморезом 4,2×16 при необходимости.
Несущие решения и допустимые нагрузки зависят от конкретного проекта, типа узла и корректности крепления. Для ответственных и нагруженных конструкций рекомендуем согласовать решение с проектировщиком или техническим специалистом xprofil.ru.
|
Серия
|
Xprofil |
|
Материал
|
оцинкованная сталь |
|
Длина, мм
|
100 |
|
Ширина, мм
|
100 |
|
Высота, мм
|
100 |
|
Вес, кг
|
0.1 |
|
Запасные части
|
3713055740921 |
